接地裝置是防雷檢測和防靜電檢測的重要項目。很多客戶（例如電廠、地鐵等）的接地采用大型接地裝置（大地網），其測試方法相對嚴格。今天，聯亞檢測分享大型接地裝置的測試方法。

　　一是，電流-電壓表三極法：直線法

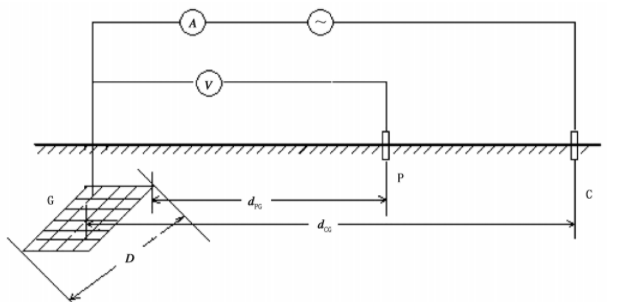

　　電流線和電位線同方向（同路徑）放設稱為三極法中的直線法，詳見下圖。放線按照測試回路來布置。dPG通常為0.5～0.6倍dCG。電位極P應在被測試接地裝置G與電流極C連線方向移動三次，每次移動的距離為dCG的5%左右。若三次測試的結果誤差在5%以內即可。

　　說明：

　　G：被試接地裝置；

　　C：電流極；

　　P：電位極；

　　D：被試接地裝置更大對角線長度；

　　dCG：電流極與被測試接地裝置中心的距離；

　　dPG：電位極與被測試接地裝置邊緣的距離。

　　二是，試驗電源的選擇

　　宜采用異頻電流法測試接地裝置的工頻特性參數。試驗電流頻率宜在40Hz～60Hz范圍，標準正弦波波形，電流幅值通常不宜小于3A。對于試驗現場干擾大的時候可加大測試電流，同時需要特別注意試驗安全。

　　如果采用工頻電流測試接地裝置的工頻特性時，應采用獨立電源或經隔離變壓器供電，并盡可能加大試驗電流，試驗電流不宜小于50A，并應特別注意試驗的安全問題，如電流極和試驗回路的看護。

　　三是，測試回路的布置

　　測試接地裝置工頻特性參數的電流極應布置得盡量遠。通常的電流極與被測試接地裝置中心的距離應為被測試接地裝置更大對角線長度D的4～5倍；對超大型的接地裝置的布線可利用架空線路做電流線和電位線；當遠距離放線有困難時，在土壤電阻率均勻地區dCG可取2D，在土壤電阻率不均勻地區可取3D。

　　測試回路應盡量避開河流、湖泊、道路口；盡量遠離地下金屬管路和運行中的輸電線路，避免與之長段并行，當與之交叉時應垂直跨越。

　　電流線和電位線之間都應保持盡量遠距離，以減小電流線與電位線之間互感的影響。

　　四是，電流極與電位極的設置

　　電流極的接地電阻值應盡量小，以保證整個電流回路阻抗足夠小，設備輸出的試驗電流足夠大；如電流極接地電阻偏高，可采用多個電流極并聯或向周圍潑水的方式降阻。

　　電位極應緊密而不松動地插入土壤中20cm以上。可采用人工接地極或利用不帶避雷線的高壓輸電線路的鐵塔作為電流極。

　　試驗過程中電流線和點位線均應保持良好絕緣，接頭連接可靠，避免裸露、浸水。

　　五是，試驗電流的注入

　　試驗電流的注入點宜選擇單相接地短路電流大的場區內，電氣導通測試中結果良好的設備接地引下線處，一般選擇在變壓器中性點附近或場區邊緣。小型接地裝置的測試可根據具體情況參照進行。

　　六是，測試的安全

　　測試期間電流線不應斷開，電流線全程和電流極應有專人看護。
